Wallbox trop chère ? Faites-la vous-même !

Il y a un an, la wallbox Voltec des Volt et Ampera, qui était la moins chère du marché, a vu son prix augmenter à plus de 600€. Un de nos habitués du forum a trouvé un moyen moins onéreux d'avoir une wallbox : il l'a assemblée lui-même.

wallbox faite maison

En premier lieu il convient de comprendre que lorsque l'on prend possession d'une wallbox, cette derniere doit etre installée par un electricien ou quelqu'un ayant les compétences necessaires. Et a fortiori si on l'assemble soi-même. Tartopom ou amperiste.fr ne sauraient être tenus responsable d'accidents consécutifs à un mauvais assemblage ou une mauvaise manipulation par le lecteur.

Ayant a la maison une Ampera et une Ion, je me suis dit que j'installerai bien une wallbox en 32Amp dans mon garage.
Pourquoi 32Amp alors que 16 est la capacité max du chargeur de l'Ampera, en fait simplement car peut-être que dans le futur ce sera utile, ou pas...

Une wallbox doit être installée sur une ligne dédiée afin d'éviter toute surchauffe, et que cette ligne electrique dédiée doit être sécurisée par un disjoncteur differentiel correctement dimentionné et installé dans les règles de l'art. Le prix de l'installation de la wallbox par un professionnel tiens compte de ce materiel et viens s'ajouter au prix de la wallbox elle-même.

Dans mon guide, j'ai choisis une approche un peu différente dans le sens ou la wallbox elle-même et en fait un coffret electrique secondaire, protégée par un disjoncteur differentiel et équipé d'un module EVSE pour charger l'Ampera. Ce qui fait qu'il n'y a pas besoin de remettre un disjoncteur differentiel sur le tableau electrique principal lorsque cette dernière sera installée par vous mëme ou un electricien.

Materiel Necessaire:
- 1x disjoncteur differentiel 32Amp environ 85€ dans un magasin de bricolage
- 1x contacteur de puissance bipolaire 40amp environ 60€ dans un magasin de bricolage
- 1x contrôleur EVSE 32Amp au standard DIN environ 85€
- 1x cable J1772 32Amp avec connecteur type 1 environ 200 €, plus ou moins selon la longueur choisie
- 1 boitier electrique 8 Emplacement DIN etanche avec un jolie porte environ 20 € dans un magasin de bricolage
- Du cable souple ou rigide en 6mm2 (1m de rouge, 1m de bleu, 1m de jaune/vert)
- Du cable souple ou rigide en 2.5mm2 (1m de rouge, 1m de bleu, 1m de vert jaune)
Total : approximativement entre 450 et 500€.

Assemblage

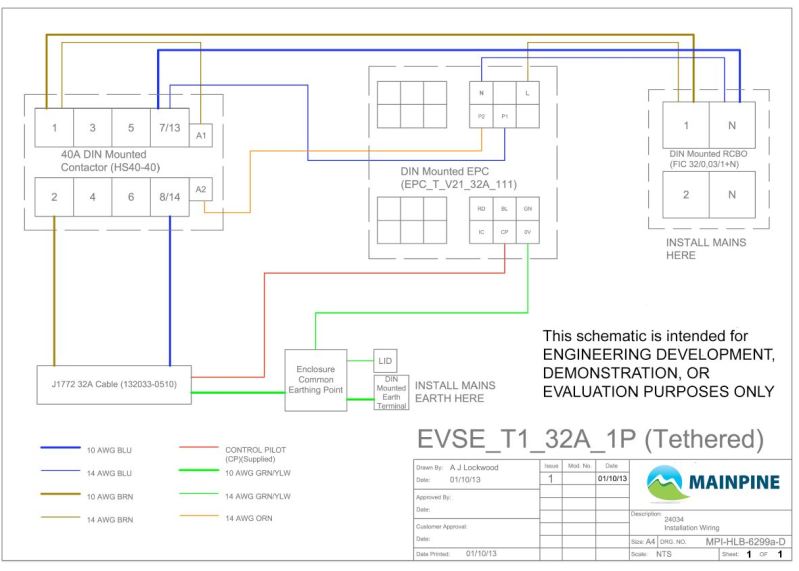

Le contrôleur EVSE 32A est fait d'un bloc, ce qui simplifie beaucoup le travail, qui se résume quasiment à du câblage suivant le schéma ci-dessous :

schema wallbox

Les traits épais représentent les câbles en 6mm², et les trais fin ceux en 2,5mm².

Cela permet de réaliser un montage très propre, qu'il ne reste plus qu'à fixer au mur.

wallbox ouverte

Au niveau du coût, le gain est d'au moins 300 Euros face a une wallbox 32amp du commerce, sachant en plus que celle décrite dans l'article ne nécessitera pas la pose d'un disjoncteur différentiel en tête de la ligne de courant dédiée car ce dernier est deja integré dans le coffret.

Pour suivre son histoire et en discuter sur le forum, suivez ce lien.
